Planta baixa: o que é e como criar um layout eficiente
Conheça este termo fundamental na arquitetura, que permite criar projetos com planejamento e funcionalidade

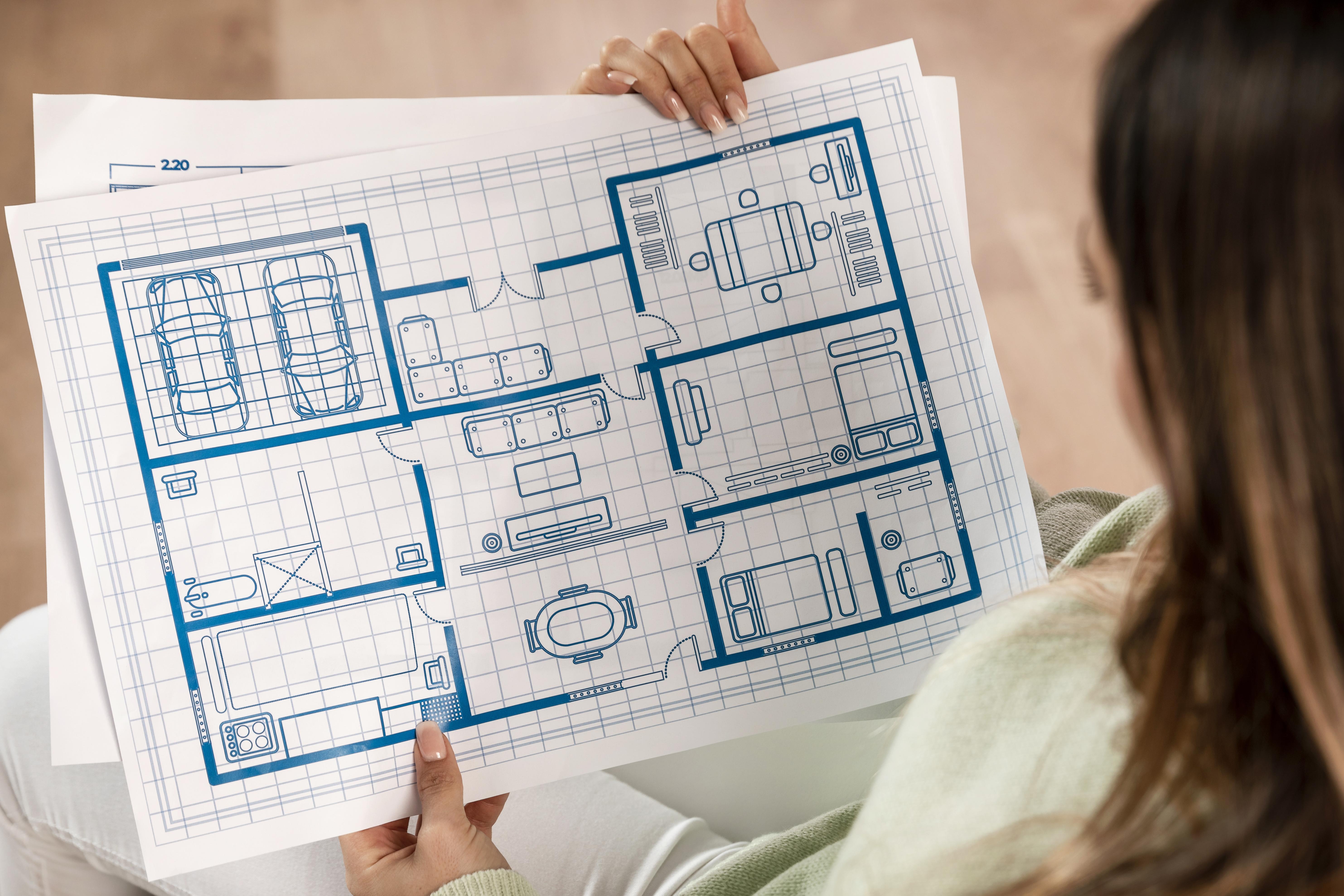

A planta baixa é um dos principais desenhos técnicos utilizados na arquitetura e engenharia para representar o layout de um edifício ou de uma construção. Trata-se de uma representação gráfica feita em vista superior, como se o edifício tivesse sido “cortado” horizontalmente, geralmente à altura de 1,50 ou 1,60 m do piso.
Essa representação permite visualizar de forma detalhada a disposição dos ambientes, paredes, portas, janelas e outros elementos presentes em um determinado andar. É importante destacar que, além da planta baixa (nível do solo) existem também plantas de pavimentos superiores, planta de cobertura, planta estrutural e outras variações que contemplam diferentes aspectos da construção.
A elaboração deve ser feita por profissionais capacitados, como arquitetos, engenheiros civis ou técnicos em edificações. Esses profissionais possuem o conhecimento técnico e as ferramentas necessárias para desenvolver desenhos precisos e que atendam às normas vigentes da ABNT (Associação Brasileira de Normas Técnicas).
O que é planta baixa?
Uma planta baixa é um desenho técnico que representa a disposição de ambientes e elementos de um imóvel, como uma casa, apartamento ou qualquer tipo de construção, visto de cima. Ela mostra a distribuição dos espaços internos, como cômodos, portas, janelas, corredores, e outros elementos arquitetônicos, como paredes e escadas.
Essencialmente, a planta baixa oferece uma visão clara da organização do espaço, ajudando tanto profissionais da construção quanto moradores a entenderem como será a ocupação do ambiente. Ela pode ser usada para projetos de construção, reformas ou para ilustrar a estrutura de um imóvel existente.
Além disso, as plantas baixas podem incluir informações sobre dimensões, materiais e outros detalhes técnicos importantes para a execução do projeto.
Como interpretar os principais elementos
nterpretar uma planta baixa pode parecer complicado à primeira vista, mas com a compreensão de alguns elementos essenciais, fica bem mais fácil. Aqui estão os principais componentes e como interpretá-los:
Escala
A escala define o tamanho relativo do desenho. Normalmente, é algo como 1:50 (onde 1 cm no desenho equivale a 50 cm na realidade). Verifique a legenda da planta para saber qual é a escala. Isso ajudará a converter as dimensões do desenho para as dimensões reais.
Paredes
As paredes geralmente são representadas por linhas grossas ou sombreadas. Paredes externas são mais espessas que as internas, para indicar a diferença de função e estrutura.
Portas e Janelas
As portas são indicadas por linhas mais finas, geralmente com um arco ou um símbolo que indica sua abertura (como uma linha curva ao lado da parede). Já as janelas, normalmente são representadas por retângulos ou linhas em segmentos nas paredes.
Mobiliário
Representa a localização dos móveis e outros elementos fixos dentro dos ambientes. Móveis são desenhados com símbolos específicos (como um quadrado ou retângulo para uma mesa ou cama), normalmente dimensionados para mostrar a distribuição do espaço. Eles ajudam a visualizar o aproveitamento do ambiente.
Ambientes
As diferentes áreas de uma construção, como sala de estar, cozinha, banheiro, quartos, etc. Cada espaço será delimitado por paredes, e o nome de cada setor é geralmente identificado em texto, indicando sua função.
Escadas e Rampas
Escadas são representadas por linhas que indicam os degraus (geralmente com setas para indicar a direção de subida). As rampas podem ser indicadas por linhas contínuas com uma leve inclinação.
Dimensões
As dimensões estão indicadas ao lado das linhas, geralmente em metros ou centímetros. Isso ajuda a entender o tamanho real de cada ambiente e elemento.
Símbolos de equipamentos
Esses símbolos são padrões e variam conforme o projeto. Por exemplo, uma pia pode ser representada por um pequeno círculo ou quadrado, enquanto um vaso sanitário pode ter o formato de um “T”. Cada símbolo tem um significado específico e deve ser consultado no glossário do projeto ou na legenda.
Piso e cobertura
A planta baixa pode ter indicações de altura, como a altura do piso ou a inclinação do teto. Isso é importante para projetos de construção e reformas.
Seta de Norte
A seta de norte indica onde está o norte na planta, ajudando a entender a iluminação natural e a ventilação dos ambientes. A localização do sol é um fator importante no design de interiores e arquitetura.
A planta baixa, portanto, é um instrumento indispensável para o planejamento e execução de obras, servindo como base para a comunicação entre arquitetos, engenheiros, construtores e clientes. A compreensão das informações contidas nela é vital para garantir que o projeto seja fielmente executado e atenda às expectativas e necessidades de seus ocupantes.
Softwares e ferramentas para criar uma planta baixa
AutoCAD
AutoCAD é um dos softwares mais populares e poderosos para criação de desenhos técnicos e projetos arquitetônicos, incluindo plantas baixas. Ele oferece um conjunto completo de ferramentas para desenhar, modificar e ajustar plantas baixas, suportando 2D e 3D. É ideal para profissionais que precisam de alta precisão e detalhes. O AutoCAD exige licenciamento pago, que pode ser mensal ou anual.
SketchUp
Embora seja mais conhecido por modelagem 3D, o SketchUp também pode ser usado para criar plantas baixas em 2D. Sua interface é amigável e fácil de usar, sendo uma boa opção para iniciantes. A versão gratuita (SketchUp Free) está disponível, mas com algumas limitações. Permite exportar modelos em 2D, e a versão paga oferece mais recursos.
Revit
Revit é um software avançado para modelagem da informação da construção (BIM), ideal para profissionais de arquitetura e engenharia. Ele possui ferramentas específicas para criação de plantas baixas, além de modelagem 3D. O Revit permite colaboração em equipe e gerenciamento de projetos, sendo indicado para grandes projetos. Seu licenciamento é pago e geralmente mais caro que o AutoCAD.
RoomSketcher
RoomSketcher é uma ferramenta simples e intuitiva para criar plantas baixas e visualizar projetos em 3D. Sua interface fácil de usar a torna ideal para iniciantes. Permite criar plantas baixas em 2D e visualizar em 3D. A versão gratuita tem funcionalidades limitadas, mas há planos pagos que oferecem mais recursos.
Sweet Home 3D
Sweet Home 3D é um software gratuito de design de interiores que permite criar plantas baixas e visualizar os projetos em 3D. Ele possui uma interface intuitiva e fácil de usar, permitindo adicionar móveis e ajustar dimensões. É uma boa opção para projetos pessoais ou pequenos projetos. O software é gratuito, mas oferece opções de plugins pagos.
